主要用途

分散式DTU公共单元屏适用于10kV配电自动化系统，按分布式结构技术路线进行设计。站所终端由若干个间隔单元和公共单元共同组成。DTU公共单元屏可每个DTU间隔单元进行遥控操作。屏体立式结构可与高压柜共同放置于配电房通过航差电缆连接。

分散式DTU公共单元屏

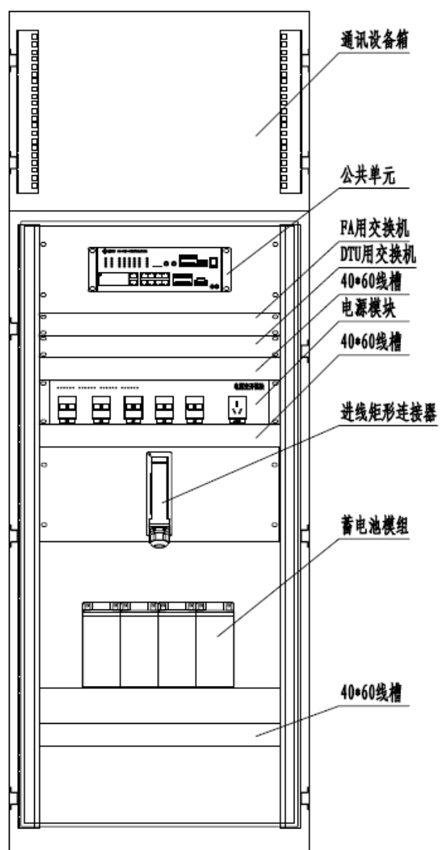

分散式DTU公共单元屏主要由以下几部分组成，包括：光纤通信箱、公共单元、电源管理模块、后备电源、交换机、端子排。

公共单元屏对外连接

1）公共单元屏与PT柜的连接

公共单元屏底部或侧面开孔直接与PT柜连接，公共单元屏和PT柜之间通过矩形连接器电缆连接。

2）公共单元屏和间隔单元的连接

公共单元屏上部或侧面开孔与开关间隔柜穿线，通过网线与各个间隔单元采用星型连接。

3）公共单元屏与光纤通信网络的连接

公共单元屏的光纤通信箱底部或侧面开孔直接外部光缆对接。

4）公共单元屏与无线网络的连接

公共单元屏中的公共单元自带无线通信模块，公共单元提供天线接口，通过外接天线实现无线网络的连接。

5）公共单元屏电源总线与外部的连接

公共单元屏底部或侧面开孔直接与开关间隔柜穿线，将电源总线引出。

6）公共单元与北斗/GPS的连接

公共单元屏中的公共单元自带北斗/GPS双模模块，公共单元提供天线接口，通过外接天线实现与北斗/GPS的连接。

7）公共单元与外设的连接

公共单元屏内部预留扩展RS485通信接口和公共遥信接口，可通过内部端子排经柜体侧面开孔引出。
